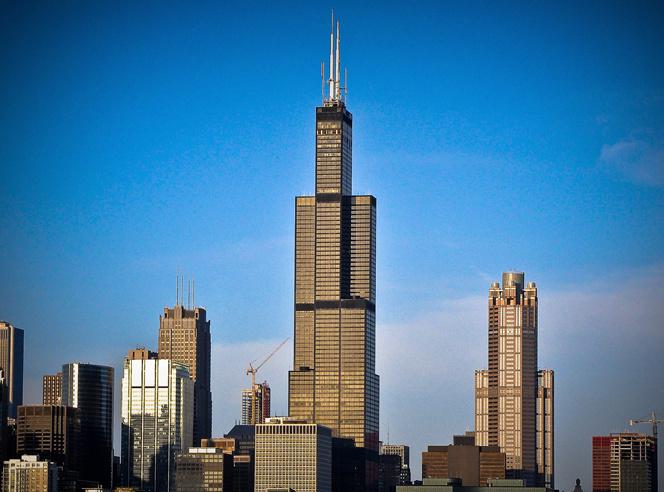

Willis Tower, раннее известная как Sears Tower является самой заметной достопримечательностью в Чикаго. Ее высота составляет 442 метра, и она является одним самых больших небоскребов в мире. А еще Willis Tower — дом для большого количества телевизионных антенн. Детальнее об истории башни поговорим chicago-future.com.
Немного статистики
- Высота Willis Tower 1451 фут, 110 этажей без учета вращательных антенн и их опор.
- Главная крыша башни сочетается с 109-м, а крыша с 110 этажом.
- Willis Tower 12-е по высоте здание в мире.
- Площадь башни составляет более 4,3 миллиона квадратных футов, в ней есть около 16100 окон.
- Строительство длилось 3 года, и было завершено в мае 1974 года.
- В здании работает 100 компаний, а с 2018 года крупнейший арендатор — авиакомпания United Airlines, офисы которой занимают около 20 этажей.
Проектирование и возведение башни
Willis Tower является ярким примером архитектуры и городского прогресса. Более двух десятилетий с 1973 года по 1998 год она была самым высоким зданием в мире. Важно отметить, что башня открылась в 1973 году, хотя окончательно строительство завершилось в 1974 году.
Возведение Sears Tower финансировала компания Sears Roebuck & Co., оно обошлось в 150 миллионов долларов. Команда колумбийско-перуанских архитекторов, включая Брюса Грэма, спроектировала здание в виде девяти квадратных труб, сгруппированных в матрицу 3×3, образующую квадратное основание со стороной 225 футов. Все девять труб должны подниматься до 50-го этажа здания. Северо-восточная и юго-западная трубы достигали 66 этажа, а северная, восточная и южная заканчивались на 90-м этаже. Оставшиеся западная и центральная достигали 108 этажа.
Sears Tower стала первой башней, в которой было внедрено множество инноваций. Данная система оказала большое влияние на строительство небоскребов в будущем. В Sears Tower имеются черные полосы в районе 29-го, 64-го, 88-го и 104-го этажей. Они служат для вентиляции систем жизнеобеспечения здания и скрывают его поясные формы.
В феврале 1982 года к зданию добавили 2 телевизионные антенны, увеличившие его общую высоту до 1707 футов. В 2000 году западную антенну удлинили, в результате чего общая высота башни достигла 1729 футов.
В 1971 году компания Sears, Roebuck & Company и городские власти разработали проект и заложили первую сталь. Важно отметить, что в планы не входила установка телевизионных либо вещательных антенн. Однако давление со стороны разных торговцев, чьи продажи телевизионных приемников страдали из-за серьезных проблем с ореолом, вызванным башней Sears Tower, в конечном итоге привели к тому, что вскоре их установили.
Для этого к проекту добавили 2 цилиндрических основания высотой 90 футов и диаметром 12 футов, которые позволили местным телевизионным компаниям в будущем установить антенны.
Интересный факт, компания Sears, Roebuck & Company вывела пожарную безопасность на новый уровень, построив полностью герметичное здание. Несмотря на то, что правила того времени не требовали наличия спринклерной системы пожаротушения, здание Sears Tower оборудовали ею с самого начала строительства. В целом, в башне насчитывается около 40 000 спринклерных головок.
Первые арендаторы
После открытия в Sears Tower разместилась штаб-квартира компании Sears, Roebuck & Company – крупнейшего в мире ритейлера. Стратегическое расположение башни на Фраклин-стрит, бульваре Джексона, Уокер-драйв и Адамс-стрит обеспечивало удобный доступ к скоростным автомагистралям и поездам для 350 000 сотрудников компании. В 2009 году лондонский страховой брокер Willis Group Holdings приобрел права на башню на 15 лет и арендовал три этажа, на которых разместил свои офисные помещения площадью более 140 000 квадратных футов. После этой сделки здание официально переименовали на Willis Tower.
Скромное начало телевидения
В течение первых двух лет с площадки Sears Tower работали только WLS-TV-7 и WTTWTV-11. Станции использовали боковую секцию башни, пристроенную к западному цилиндру основания. Таким образом, они покрывали сушу (в отличие от относительно незаселенного озера Мичиган) направленными телевизионными антеннами VHF-диапазона. Станции работали с этих антенн с 1972 года, которые оставались полезными до перехода на цифровое телевидение.
В течение 11 лет телевизионщики не могли решить, что делать дальше. RKO и General Radio, лицензиат WFYR-103.5, открыли путь к разработке временной мачты FM-антенны всего за два года. Среди троих радио-вещателей, переехавших в Sears Tower, были: WFYR, RKO и WXFM имели самые плохие антенные площадки. Поэтому Джордж Капальбо, вице-президент RKO Radio заключил сделку с Эриком Павлом, ответственным за крышу башни. Однако это не привело к изменению ситуации, так как не было желающих финансировать вертикальную застройку над цилиндрами.
Наконец, после двух лет совещаний зимой 1974 года Sears, Roebuck & Company сдалась и произвела установку антенн FM-радиостанций. Четыре антенны были арендованы на короткий срок, и предполагалось, что их установка будет временной.
Несмотря ни на что это позволило открыть двери четырем FM-вещателям. Ими стали: WLAK 93.9, WCLR 101.9, WFYR 103.5, WXFM 105.9. В их штате работали Джон Бортковски, Гэри Шредер, Дон Коулман и другие.
Номинальная 12-дюймовая мачта состояла из 4 и 10-футовых фланцевых секций, уложенных друг на друга и закрепленных на двутавровых балках, приваренных к внутренним стенкам западного цилиндра. Затем соединили 4 антенны, используя временное одно круговое поляризованное кольцо Харриса на каждую станцию. Таким образом, удалось уменьшить перекрестную связь и расходовать как можно меньше режекторных фильтров.
Проектировкой столбов и балок занимался Шервин Эсроу. Подрядчиком был Дон Худелла. Однако местный профсоюз работников металлургической промышленности вел тщательный контроль над работой, поэтому прогресс был прерывистым. Цена работ менялась по ходу дела, и требовалось все больше средств. Причина в том, что мастерам приходилось постоянно бороться с помехами.
Вскоре город Чикаго потребовал, чтобы все антенны на площадке Sears Tower были в кожухе обтекателя, что позволит контролировать нарастание льда. Все станции работали с антеннами класса B ND, за исключением 105.9, которая использовала ориентацию и пониженную мощность, чтобы соответствовать узкому пространству с WLNR 106.3.
Борьба с природой
Молнии были настоящей проблемой для FM-антенн, расположенных на вершине башни, на высоте 1530 футов над землей. Как уже отмечалось выше, что мачта состояла из 4 сегментов и была окрашена в цеху в несколько слоев акриловой краской. Поначалу ботовые фланцы не обеспечивали надежного электрического контакта, и молния проникала в 3-дюймовые фидерные линии.
Спустя время специалисты приварили каждый фланец и добавили целенаправленный заземляющий проводник от стержня к строительной стали. Эти меры позволили уменьшить ущерб от молнии. Тем не менее в будущем все же пришлось столкнуться с разными пробоинами в питающей лини вдоль секции башни, а также с разрушением радиокупола. В 1979 году сильная молния привела к пожару, вызывавшему серьезные повреждения ЛЭП.
Сегодня в Sears Tower расположены офисы большого количества компаний и смотровая площадка, которую посещают ежедневно тысячи людей.
